Capscan2000－新一代的数字电容测试仪
|
# 電容值是反映絕緣導體特性阻抗的重要參數
# 電容的測量可反映擠出質量的重要的技術參數（發泡線芯或實心絕緣線芯）
# 電容的測量在數據電纜制造中顯得非常重要，廣泛應用於如下領域：
通信電纜
數據纜
同軸電纜
CATV線
及其它高頻數據傳輸線

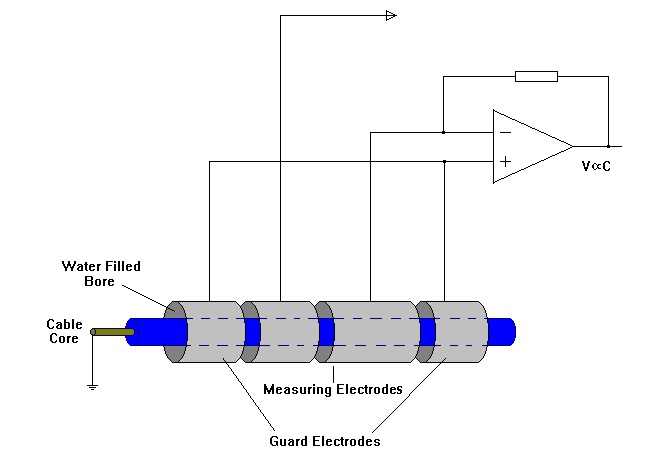

# 采用電橋的自平衡原理測量
電纜的電容使得由測量電極構成平衡電橋不平衡
電子線路將對電路的不平衡進行補償
電路的輸出將與負載的電纜電容成比例關系
# Capscan2000的新功能：
新型的CapScan 2000系列電容測試儀表可替代現有的任何電容測試儀
同現有的電容測試儀表， Plus型電容測試儀增加下列功能：
◆ 長度不同的雙電極設計，解決了測量精度與帶寬的矛盾
◆ FFT快速傅立葉變換分析
◆ 快速模擬量輸出
◆ 電氣及機械設計是使系統更穩定
◆ 不鏽鋼外殼、耐水溫設計、5年的平均無故障間隔時間，確保系統長期安全的使用
◆ 支持Profibus及Devicenet 現場總線
# Capscan2000的性能指標:
|
|
|
KG2008
|
KG2016
|
KG2025
|
|
被測電纜直徑范圍
|
0.1--8.0mm
|
0.1--16.0mm
|
0.1--25.0mm
|
|
(0.004--0.32in.)
|
(0.004--0.63in.)
|
(0.004--0.98in.)
|
|
測試精度
|
零位：±0.1pF/m
|
零位：±0.1pF/m
|
零位：±0.3pF/m
|
|
增益：±0.2%
|
增益：±0.2%
|
增益：±0.2%
|
|
SRL帶寬（采用自帶FFT分析選件）
|
3.0GHz
|
2.0GHz
|
2.0GHz
|
|
短測量電極長度
|
66.6mm
|
100mm
|
100mm
|
|
長測量電極長度
|
100mm
|
150mm
|
150mm
|
|
測量范圍
|
0--400.0pF/m
|
|
分辨率
|
0.1pF/m（對采樣時間大於0.5s可選擇0.01pF/m選件）
|
|
0.03 pF/ft. （對采樣時間大於0.5s可選擇0.003pF/ft.選件）
|
|
電源要求
|
直流11--25V（符合DeviceNet要求），額定功率6W，最大功率9W。
|
|
使用溫度
|
測試頭5--90℃(41--194℉)，其他部份5--60℃(41--140±0.001mm(0.00004in.) ±0.001mm(0.00004in.))
|
|
注：按通訊方式的不同可分為：-RA含RS232接口及模擬量接口；-P用與Profibus總線通訊；-D用與DeviceNet方式通訊。
|
|
