电容值是反映绝缘导体波阻抗的重要参数
电容的测量可反映挤出质量的重要的技术参数（发泡线芯或实心绝缘线芯）
电容的测量在数据电缆制造中显得尤为重要，广泛应用于如下领域：
通信电缆
数据缆
同轴电缆
CATV线
及其它高频数据传输线

采用电桥的自平衡原理测量
电缆的电容使得由测量电极构成平衡电桥不平衡
电子线路将对电路的不平衡进行补偿
电路的输出将与负载的电缆电容成比例关系

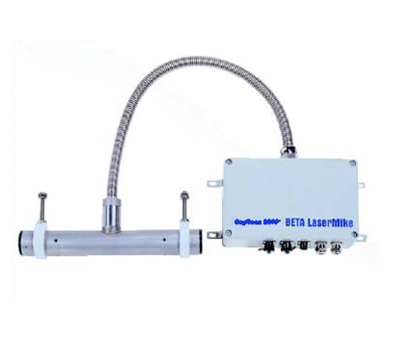

Capscan2000的新功能
新型的CapScan 2000系列电容测试仪表可替代现有的任何电容测试仪
同现有的电容测试仪表， Plus型电容测试仪增加下列功能：
长度不同的双电极设计，解决了测量精度与带宽的矛盾
FFT快速傅立叶变换分析
快速模拟量输出
电气及机械设计是使系统更稳定
不锈钢外壳、耐水温设计、5年的平均无故障间隔时间，确保系统长期安全的使用
支持Profibus及Devicenet 现场总线

Capscan2000的性能指标

　 KG2008 KG2016 KG2025 KG2050 KG2065
被测电缆直径范围 0.1--8mm 0.1--16mm 0.1--25mm 0.1--50mm 0.1--65mm
(0.004--0.32in.) (0.004--0.63) (0.004--0.98in.) (0.004--1.97in.) (0.004--2.56in.)
精度 零位：±0.1pF/m 零位：±0.1pF/m 零位：±0.1pF/m 零位：±0.1pF/m 零位：±0.1pF/m
增益：±0.2% 增益：±0.2% 增益：±0.2% 增益：±0.2% 增益：±0.2%
SRL带宽（采用自带FFT分析选件） 3.0GHz 2.0GHz 2.0GHz 2.0GHz 2.0GHz
短测量电极长度 66.6mm 100mm 100mm 100mm 100mm
长测量电极长度 100mm 150mm 150mm 150mm 150mm
测量范围 0--400pF/m
分辨力 0.1pF/m（对采样时间大于0.5s可选择0.01pF/m选件）
0.03 pF/ft. （对采样时间大于0.5s可选择0.003pF/ft.选件）
电源要求 直流11--25V（符合DeviceNet要求），额定功率6W，最大功率9W。
使用温度 测试头5--90℃(41--194℉)，其他部分5--60℃(41--140±0.001mm(0.00004in.) ±0.001mm(0.00004in.)℉)
注：按通讯方式的不同可分为：-RA含RS232接口及模拟量接口；-P用与Profibus总线通讯；-D用与DeviceNet方式通讯。
