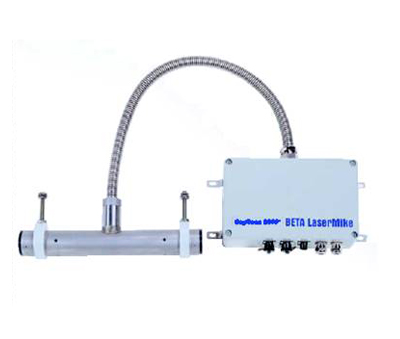

Capscan2000-新一代的数字电容测试仪

# 电容值是反映绝缘导体波阻抗的重要参数
# 电容的测量可反映挤出质量的重要的技术参数(发泡线芯或实心绝缘线芯)
# 电容的测量在数据电缆制造中显得尤为重要,广泛应用于如下领域:
      通信电缆
      数据缆
      同轴电缆
      CATV线
      及其它高频数据传输线

# 采用电桥的自平衡原理测量




      电缆的电容使得由测量电极构成平衡电桥不平衡
      电子线路将对电路的不平衡进行补偿
      电路的输出将与负载的电缆电容成比例关系

# Capscan2000的新功能:
      新型的CapScan 2000系列电容测试仪表可替代现有的任何电容测试仪
      同现有的电容测试仪表, Plus型电容测试仪增加下列功能:
      长度不同的双电极设计,解决了测量精度与带宽的矛盾
      FFT快速傅立叶变换分析
      快速模拟量输出
      电气及机械设计是使系统更稳定
      不锈钢外壳、耐水温设计、5年的平均无故障间隔时间,确保系统长期安全的使用
      支持Profibus及Devicenet 现场总线

# Capscan2000的性能指标:

KG2008 KG2016 KG2025
被测电缆直径范围 0.1--8.0mm 0.1--16.0mm 0.1--25.0mm
(0.004--0.32in.) (0.004--0.63in.) (0.004--0.98in.)
精度 零位:±0.1pF/m 零位:±0.1pF/m 零位:±0.3pF/m
增益:±0.2% 增益:±0.2% 增益:±0.2%
SRL带宽(采用自带FFT分析选件) 3.0GHz 2.0GHz 2.0GHz
短测量电极长度 66.6mm 100mm 100mm
长测量电极长度 100mm 150mm 150mm
测量范围 0--400.0pF/m
分辨力 0.1pF/m(对采样时间大于0.5s可选择0.01pF/m选件)
0.03 pF/ft. (对采样时间大于0.5s可选择0.003pF/ft.选件)
电源要求 直流11--25V(符合DeviceNet要求),额定功率6W,最大功率9W。
使用温度 测试头5--90℃(41--194℉),其他部分5--60℃(41--140±0.001mm(0.00004in.) ±0.001mm(0.00004in.))
注:按通讯方式的不同可分为:-RA含RS232接口及模拟量接口;-P用与Profibus总线通讯;-D用与DeviceNet方式通讯。
